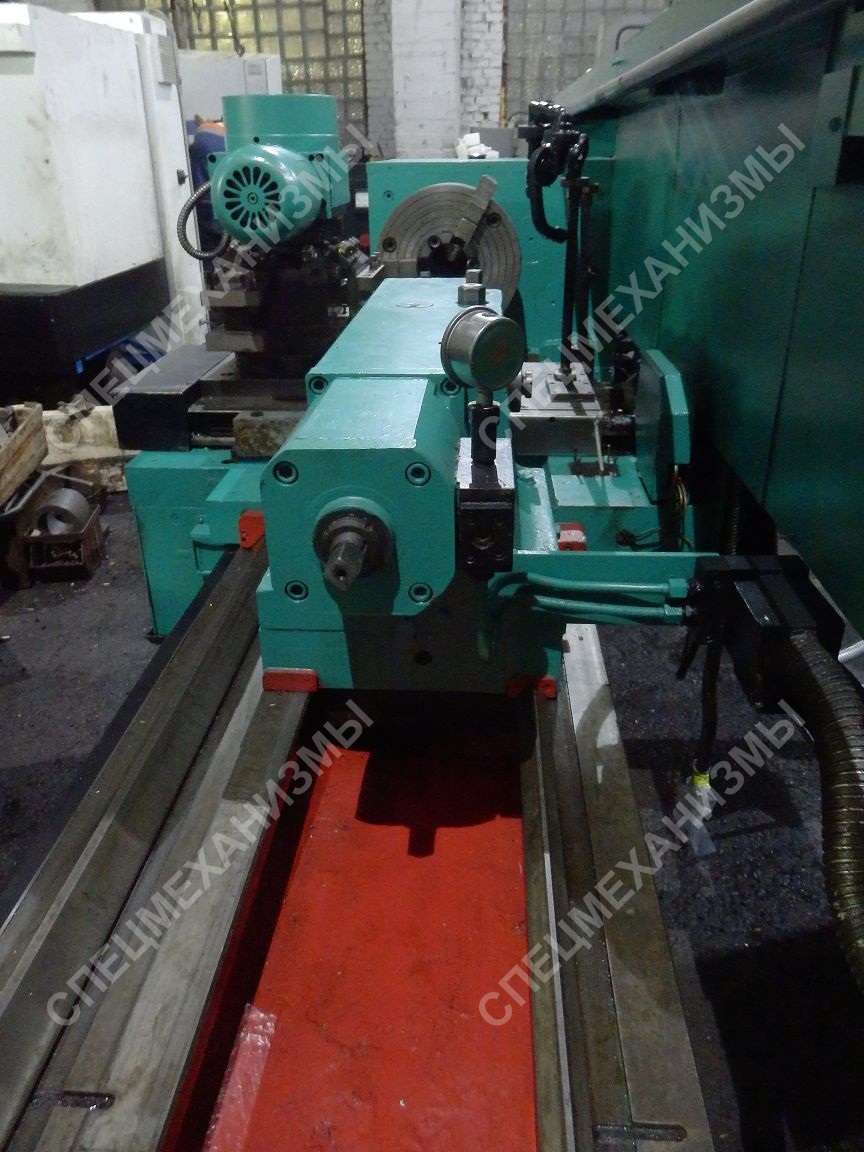

Токарно-винторезный станок с ЧПУ 16К30Ф353 (16К30Ф3)
Стоимость: Уточняйте

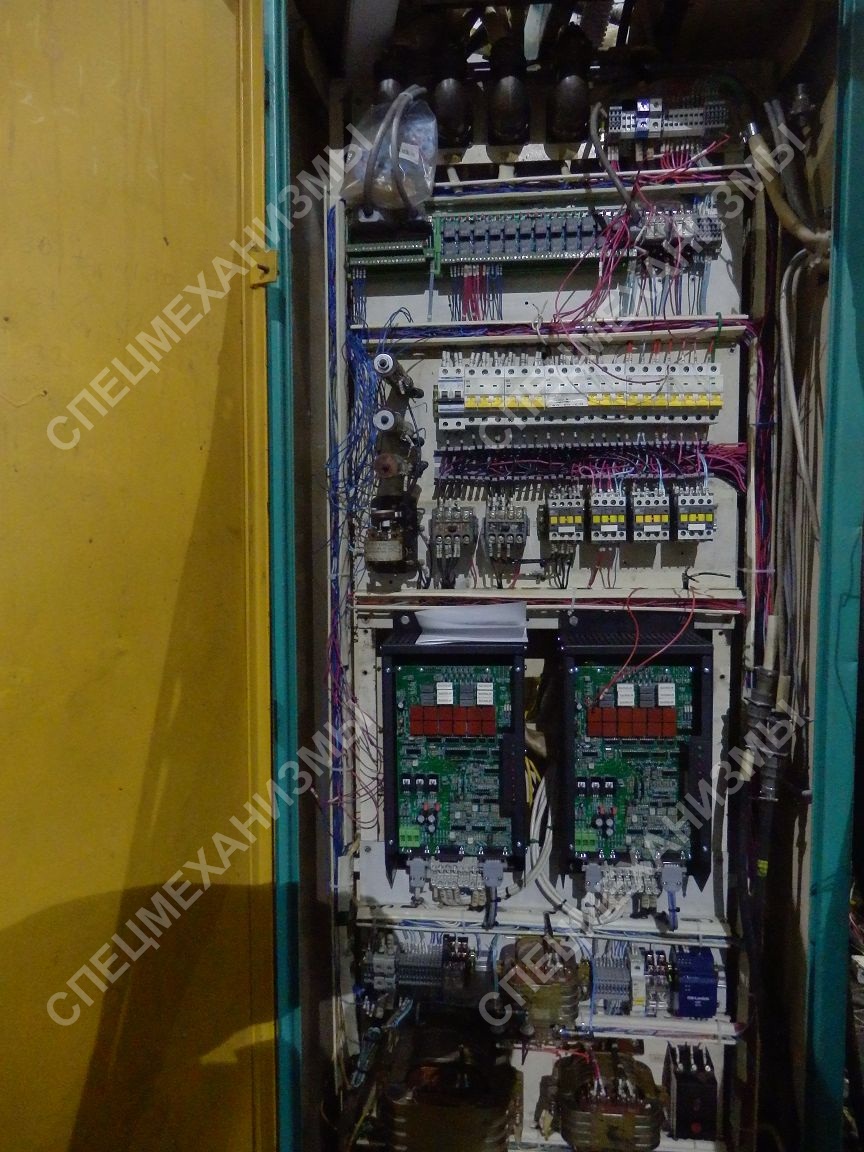

Токарно-винторезный станок с ЧПУ 16К30Ф353 (16К30Ф3) предназначен для токарной обработки деталей типа тел вращения со ступенчатыми, простыми, криволинейными (включая эллипсоидные) профилями. Способен, обеспечить нарезание практически любых резьб, сверление, растачивание и выполнение множества других операций. Применяется в условиях единичного, мелкосерийного и серийного производства в цехах машиностроительных, приборостроительных, общестроительных и других предприятий. Данный станок модели 16К30Ф353 полностью модернизирован: оснащен новой системой числового программного управления NC-201М, приводами подач постоянного тока, частотно-регулируемым главным приводом, электроавтоматикой, датчиками круговой интерполяции. Произведена полная замена трасс и элементов электрики.

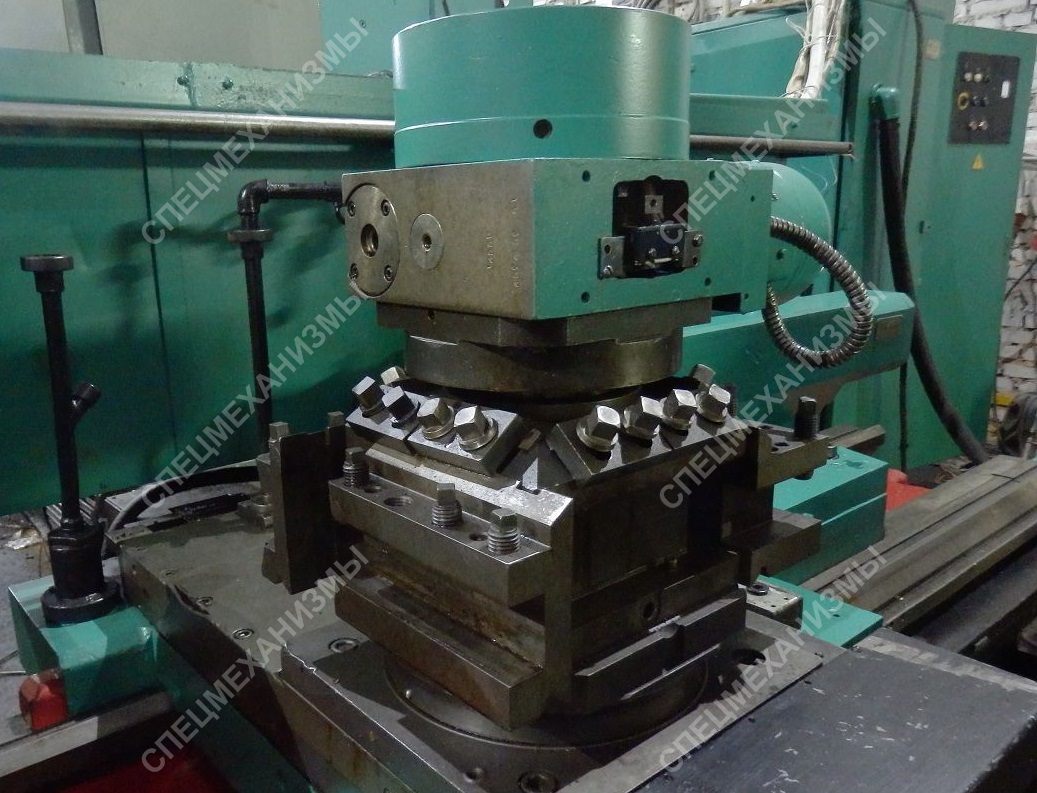

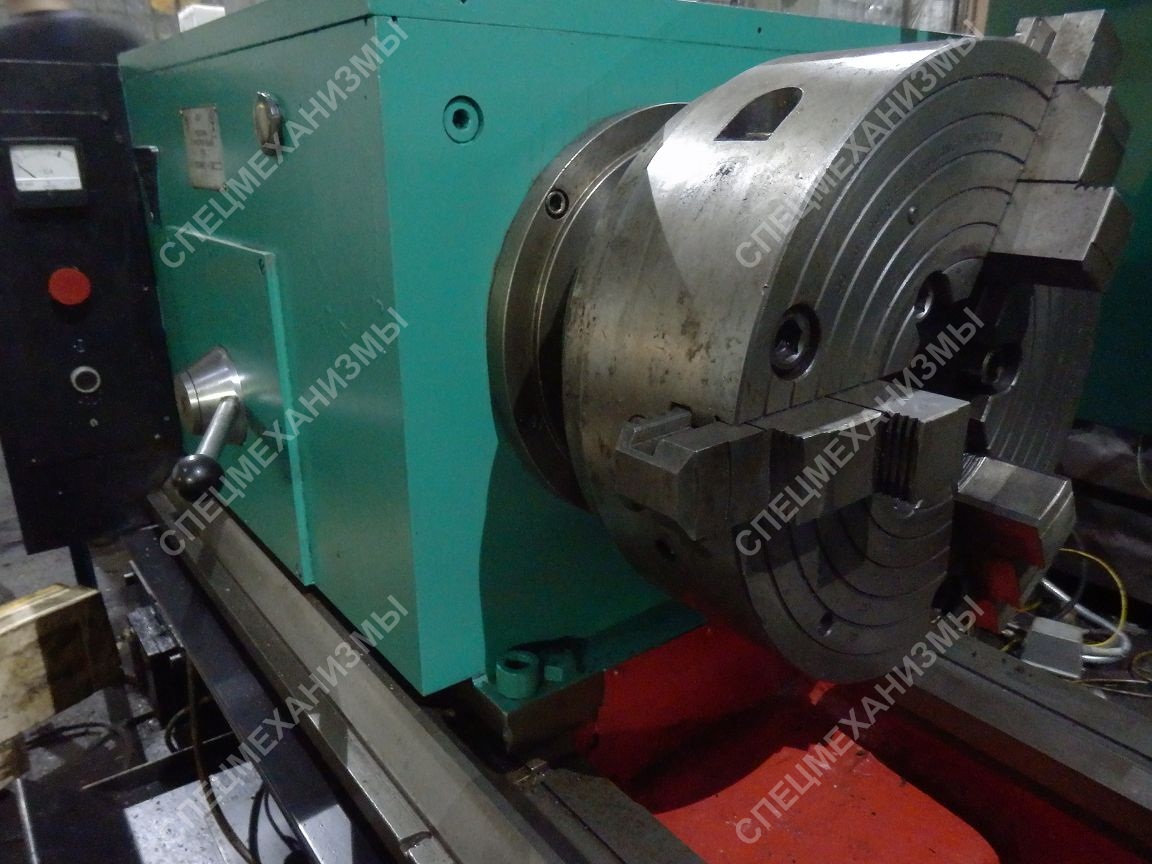

Основные конструктивные особенности станка: - проектная жесткость основных узлов станка обеспечивает высокую точность обработки; - перемещение пиноли задней бабки механизировано - с приводом от педали; - мощный четырехпозиционный резцедержатель обеспечивает установку до восьми инструментальных блоков; - конструкционное упрочнение направляющих гарантирует длительную эксплуатацию без изменения характеристик станка; - главный привод - частотно-регулируемый (Variable Frequency Drive, VFD). - широкий диапазон регулирования скоростей шпинделя и подач, быстроходные приводы подач с обратной связью обеспечивают многообразие режимов резания; - применен электромеханический транспортер для удаления стружки; - внедрение УЧПУ NC-201M с USB разъемом значительно упростило процессы редактирования и сохранения программ. В стандартной комплектации со станком поставляются: - транспортер для уборки стружки; - патрон самоцентрирующийся трехкулачковый диаметром 400 мм с одним комплектом кулачков; - блок инструментальный – 4 штуки; - центр вращающийся усиленный 1 штука.Технические характеристики:
| Основные параметры станка: | |
| Класс точности станка П по ГОСТ 8—77 | П |

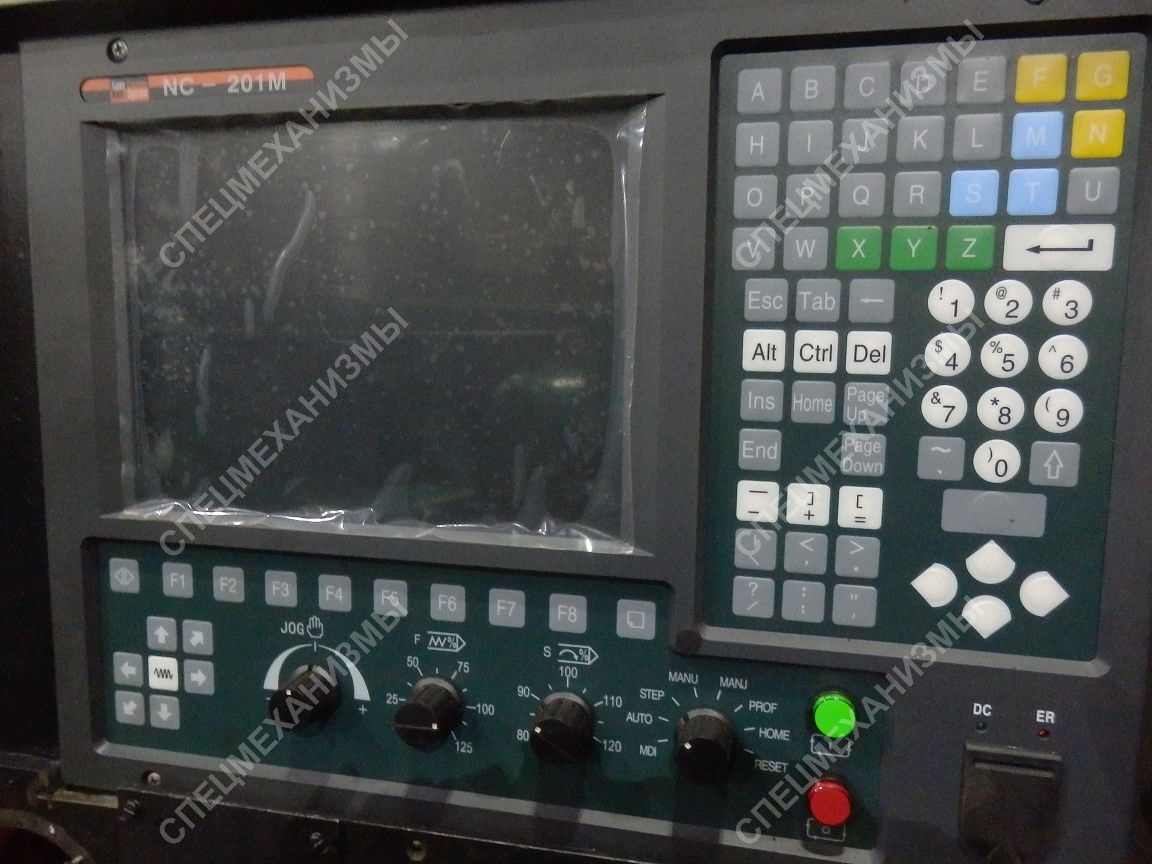

| Модель стойки ЧПУ | NC-201M |
| Наибольший диаметр обрабатываемого изделия над станиной, мм | 630 |
| Наибольший диаметр обрабатываемого изделия над суппортом, мм | 320 |
| Наибольшая длина обрабатываемого изделия, мм | 1400 |
| Коробка скоростей | |
| Наибольший диаметр прутка проходящего через отверстие в шпинделе, мм | 70 |
| Возможность плавной регулировки оборотов шпинделя | да |
| Количество диапазонов скоростей шпинделя | 3 |
| Пределы оборотов шпинделя, об/мин | 11...2250 |
| Конус шпинделя под патрон | 11М |
| Суппорт | |
| Наибольшее перемещение суппорта: продольное/ поперечное, мм | 1200/300 |
| Высота резца, устанавливаемого в резцедержателе, мм | 32 |
| Максимальное количество инструментов, устанавливаемых в резцедержатель, мм | 8 |
| Максимальная скорость продольной подачи при нарезании резьбы, мм/мин | 2400 |
| Пределы рабочих подач суппорта (продольных / поперечных), мм/мин | 2400 |
| Максимальная скорость быстрых ходов суппорта (продольных/ поперечных), мм/мин | 6000/5000 |

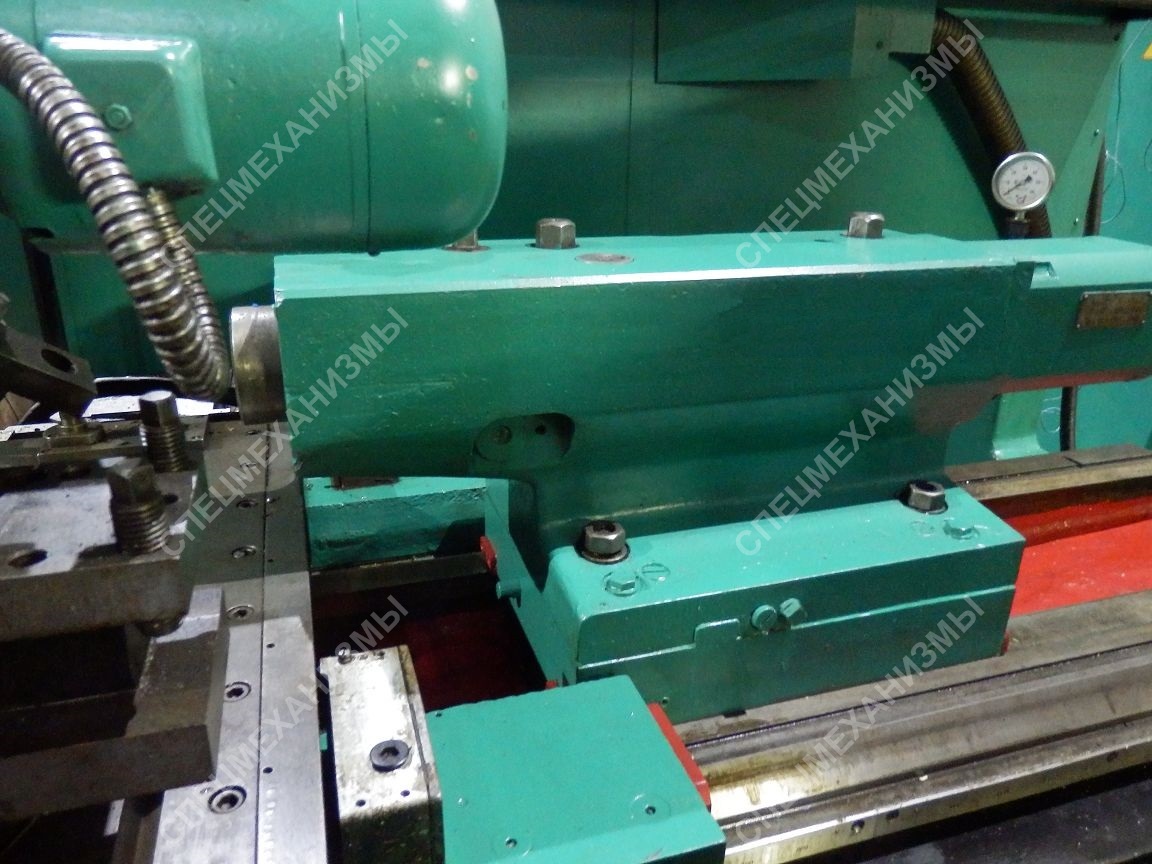

| Задняя бабка | |
| Конус шпинделя задней бабки | Морзе 6 |
| Наибольшее перемещение пиноли, мм | 240 |
| Наибольшее перемещение пиноли от гидроцилиндра, мм | 100 |
| Система управления | |
| Обозначение системы ЧПУ | NC-201M |
| Количество управляемых координат (всего/ одновременно) | 2/2 |
| Электрооборудование и приводы станка | |
| Электросеть | 380 В,50 Гц |
| Количество электродвигателей на станке | 7 |
| Электродвигатель главного привода, кВт/ об/мин | 27/ 750 |
| Электродвигатели продольной и поперечной подач, кВт/ об/мин | 2,8/ 500 |
| Электродвигатель резцедержателя, кВт/ об/мин | 0,5/ 1415 |
| Электродвигатель станции смазки, кВт/ об/мин | 1,5/ 1440 |
| Электродвигатель насоса охлаждения, кВт/ об/мин | 0,12/2800 |
| Электродвигатель транспортера, кВт/ об/мин | 1,5/ 1440 |
| Суммарная мощность станка, кВт | 36 |
| Габариты и масса станка | |
| Длина, мм | 5290 |
| Ширина, мм | 3470 |
| Высота, мм | 2105 |
| Масса, кг | 7800 |
